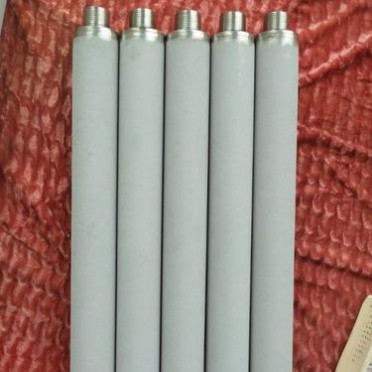

不銹鋼粉末燒結過濾材料?
一：主要性能?
不銹鋼粉末燒結過濾材料是以304.304L.316.316L粉末為原料，經過分篩、成型,燒結而成的微過濾元件。過濾精度高，透氣性好，機械強度高，材料利用率高，適宜**的工作溫度和耐熱沖擊。廣泛用于氣動元件、化工、**等領域。?可按用戶要求生產各種形狀、結構、不同粒度、孔隙度的多孔元件，如：罩、帽、片、管、棒狀濾芯元件。因而不銹鋼粉末燒結過濾材料以其高科技材料組成和特殊成型工藝，使其具有獨有的優良性能：?
1.??耐高溫，?在500攝氏度以下正常使用。?
2.??過濾精度高，孔隙穩定，能有效去除懸浮物和微粒等，過濾精度**，凈化效果好。?
3.??透氣性好，壓力損耗小。孔隙率高，孔徑均勻，初始阻力小，易于反吹，可在線再生，易清洗，再生能力強，使用壽命長?。?
4.??機械強度高，剛性好，塑性好，無須外加骨架支撐保護，安裝和使用簡單，維護方便，組裝性好，可進行焊接、粘接和機械加工。?
5.??孔隙均勻，特別適用于流體分布、均勻化處理等均勻性要求**的場合。?
6.??過濾精度：1~50μm。?
7.??無微粒脫落，不使原液形成二次污染。?
8.??機械性能好，壓差低，流**，可壓濾可抽濾，操作簡單。?
9.?耐腐蝕性能好，可在硝酸，硫酸，醋酸，草酸，磷酸，5%鹽酸，熔融鈉，液氫，液氮，硫化氫，乙炔，水蒸氣，氫氣，二氧化碳氣體等環境下穩定使用。??
10.成型工藝好，整體無焊接長度可達1200毫米。不銹鋼粉末制品一次成形，無需切削，原材料有效利用率高，程度的節省材料，尤其適合于批量較大，結構復雜的元件。?
二、不銹鋼粉末燒結濾芯主要參數???
<過濾精度
孔隙率
滲透性
抗壓強度
?
?耐溫性
工作壓差
0.5um-70um
?20-50％
3-1300m3/m3hkPa
3Mpa
?
?500℃
?
0.6Mpa
?
直徑：Ф20mm?-Ф200mm?
長度：L50-L1200
厚度：2mm?以上均可 ?
過濾精度：0.5um-70um
不銹鋼粉末燒結濾板
直徑： Ф5-Ф300
厚度：0.5-10mm
過濾精度：0.5un-70um?
材質：302??304???304L???321??316???316L???310S??
四、不銹鋼粉末燒結濾芯的應用領域??
不銹鋼粉末燒結濾芯以其獨有的性能，可廣泛應用于醫藥工業、水處理工業、食品工業、生物工程、化學工業、石油化工、冶金工業及氣體凈化領域是一種具有廣泛發展前景的新型過濾材料。
其典型用途包括：
1、化工原料生產過程中的除雜質過濾，物料的脫炭過濾和精濾。
2、水處理的超濾、RO、EDI系統的保安過濾。
3、食品飲料中的飲料、果汁、白酒、啤酒、植物油、礦泉水、醬油、醋的澄清過濾。
4、化學工業中液體產品、液體原料、醫藥中間體的脫炭過濾及精密過濾，超細晶體、催化劑的過濾回收，樹脂吸附后的精密過濾及系統導熱油、物料的除雜過濾，催化氣體凈化等。
5、油田回注水過濾等領域反滲透的保安過濾。
6、染料行業的高溫脫炭、脫白士過濾。
7、氣體凈化方面的蒸氣、壓縮空氣、催化劑過濾。
8，氣動元件、潤滑油、燃油和液壓氣壓系統的介質凈化和流量限制、壓縮空氣除油凈化、原油除砂過濾、?氮氫氣過濾、純氧過濾、氣泡發生器、浮騰床氣體分布等?
五．不銹鋼粉末燒結濾芯使用注意事項
1、不銹鋼粉末燒結濾芯屬消耗品，雖比其它過濾元件耐用，但在清洗和拆裝過程中應注意不要劃傷及碰、砸、摔等現象，防止人為損傷。嚴禁用工具對濾芯表面施力。
2、一般情況下濾液由濾芯外向里過濾，不提倡反向過濾。
3、過濾時，緩緩加壓至需要的工作壓力，嚴禁瞬間開足閥門迅速增壓。
?
工作壓力≤3MPa。過濾效率**50%時，要及時用潔凈空氣或潔凈液在線反吹反沖洗。
5、不銹鋼粉末燒結濾芯在進行反吹和反沖洗時，一般先用純凈氣體反吹，反吹壓力是工作壓力的1.2-1.5倍，每次反吹時間3-5秒，反復操作4-6次后用潔凈液進行反洗，反洗3-5分鐘，2-3操作次。
6、如濾芯在線反吹反沖洗后，壓損仍較為嚴重，要及時拆下來進行清洗。
六．不銹鋼粉末燒結濾芯的清洗方法
不銹鋼粉末燒結濾芯根據污染情況及污染物的化學性質并結合不銹鋼的物化性，可分別采用物理方法和化學方法進行再生清洗。
物理方法主要采用：
潔凈液反沖、潔凈氣體反吹及**方法清潔。化學方法主要采用：稀酸、稀堿、氧化劑、表面活性劑、酶等清洗劑。以上各種方法也可交替使用。
根據幾種常見應用情況，清洗方法如下：
1、制藥和化工領域的脫炭過濾，要經常采用反吹、反沖洗方法并結合**清洗效果。
2、制水行業，因濾芯表面截留的多為非水溶性鹽類和氧化物，一般采用5%的硝酸浸泡，不需**清洗，就能達到清洗效果。
3、原液過濾，要結合污染物的化學性質，分別采用以下方法進行清洗：
?
堿洗：用3-5%的氫氧化納分析純溶液浸泡30-60分鐘，溫度40度左右，在**波清洗機中。浸泡后用過濾去離子水或注射用水內外沖至中性，測導電率。用純凈空氣≥0.4MPa壓強吹干。
酸洗：用5%的硝酸溶液浸泡8小時以上，溫度為40度左右。在**波清洗機中。浸泡后用過濾去離子水或注射用水內外沖洗至中性，側導電率。用純凈空氣≥0.4MPa壓強吹干。
有機物污染可結合表面活性劑清洗，細胞碎片污染體系結合酶清洗效果更理想。
?以上幾種方法可以單獨使用，也可以相互配合交替使用。如有條件，結合**波清洗機效果。
注意：要經常在線反吹洗，可減少用以上方法清洗的次數。
聯系電話?：?139****4381??????楊瑩
QQ???：??149****651
中國材料網
公眾號
在線客服
